iOS地图SDK

Marker用来在地图上标记任何位置，例如用户位置、车辆位置、店铺位置等一切带有位置属性的事物。 iOS地图 SDK 提供的Marker包含：图标Marker（BMKIconMarker）和文本Marker（BMKTextMarker），支持Marker动画和点击回调，支持碰撞检测。同时支持RichView（等同于paopaoview）及RichView上子元素的点击事件。开发者可以根据自己实际的业务需求，利用Marker覆盖物绘制，在地图指定的位置上添加标注信息。

二、绘制Marker

1. 创建BMKMapView，并设置delegate


BMKMapView *mapView = [[BMKMapView alloc]initWithFrame:self.view.bounds];
mapView.delegate = self;
[self.view addSubView:mapView];

2. 创建Marker并添加到地图上

使用BMKIconMarker创建一个带有图片的Marker，使用BMKTextMarker创建一个带有文本的Marker，调用BMKMapView的addOverlay和addOverlays方法添加Marker到地图上。


// 创建图片Marker
BMKIconMarker *iconMarker = [[BMKIconMarker alloc] init];
iconMarker.coordinate = CLLocationCoordinate2DMake(40.015, 116.564);
iconMarker.icon = [UIImage imageNamed:@"sportArrow"];
//_iconMarker.color = [UIColor redColor];
iconMarker.size = CGSizeMake(100, 30);
iconMarker.rotate = 90;
iconMarker.anchorX = 0.5;
iconMarker.anchorY = 0.5;

// 创建文本Marker
BMKTextMarker *textMarker = [[BMKTextMarker alloc] init];
// 设置marker位置
textMarker.coordinate = CLLocationCoordinate2DMake(40.015, 116.554);
// 设置marker文本
textMarker.text = @"小车";
// 设置marker宽高
textMarker.size = CGSizeMake(100, 30);
// 设置文本字体样式
BMKTextStyle *style = [[BMKTextStyle alloc] init];
// 字体大小
style.fontSize = 20;
// 文本样式
style.fontOption = BMKFontBold;
// 描边宽度
style.borderWidth = 2;
// 描边颜色
style.borderColor = [UIColor blackColor];
// 文本颜色
style.textColor = [UIColor redColor];
textMarker.style = style;
[self.mapView addOverlays:@[textMarker, iconMarker]];

3. 实现代理方法


#pragma mark - BMKMapViewDelegate
- (__kindof BMKOverlayView *)mapView:(BMKMapView *)mapView viewForOverlay:(id<BMKOverlay>)overlay {
    if ([overlay isEqual:self.textMarker]) {
        BMKTextMarkerView *makerView = [[BMKTextMarkerView alloc] initWithMarker:self.textMarker];
        // 设置可点击后，marker被点击后会触发overlay点击回调
        makerView.isClickable = YES;
        return makerView;
    } else if ([overlay isEqual:self.iconMarker]) {
        BMKIconMarkerView *makerView = [[BMKIconMarkerView alloc] initWithMarker:self.iconMarker];

        makerView.isClickable = YES;
        return makerView;
    }
    return nil;
}

4. 实现overlay点击代理回调


#pragma mark - BMKMapViewDelegate
- (void)mapView:(BMKMapView *)mapView onClickedBMKOverlayView:(BMKOverlayView *)overlayView {
    if ([overlayView isKindOfClass:[BMKTextMarkerView class]]) {
        NSLog(@"TextMarkerView 点击-%@", ((BMKTextMarker *)((BMKTextMarkerView *)overlayView).marker).text);
    }
    if ([overlayView isKindOfClass:[BMKIconMarkerView class]]) {
        NSLog(@"BMKIconMarkerView 点击-%@", ((BMKIconMarkerView *)((BMKIconMarkerView *)overlayView).marker));
    }
}

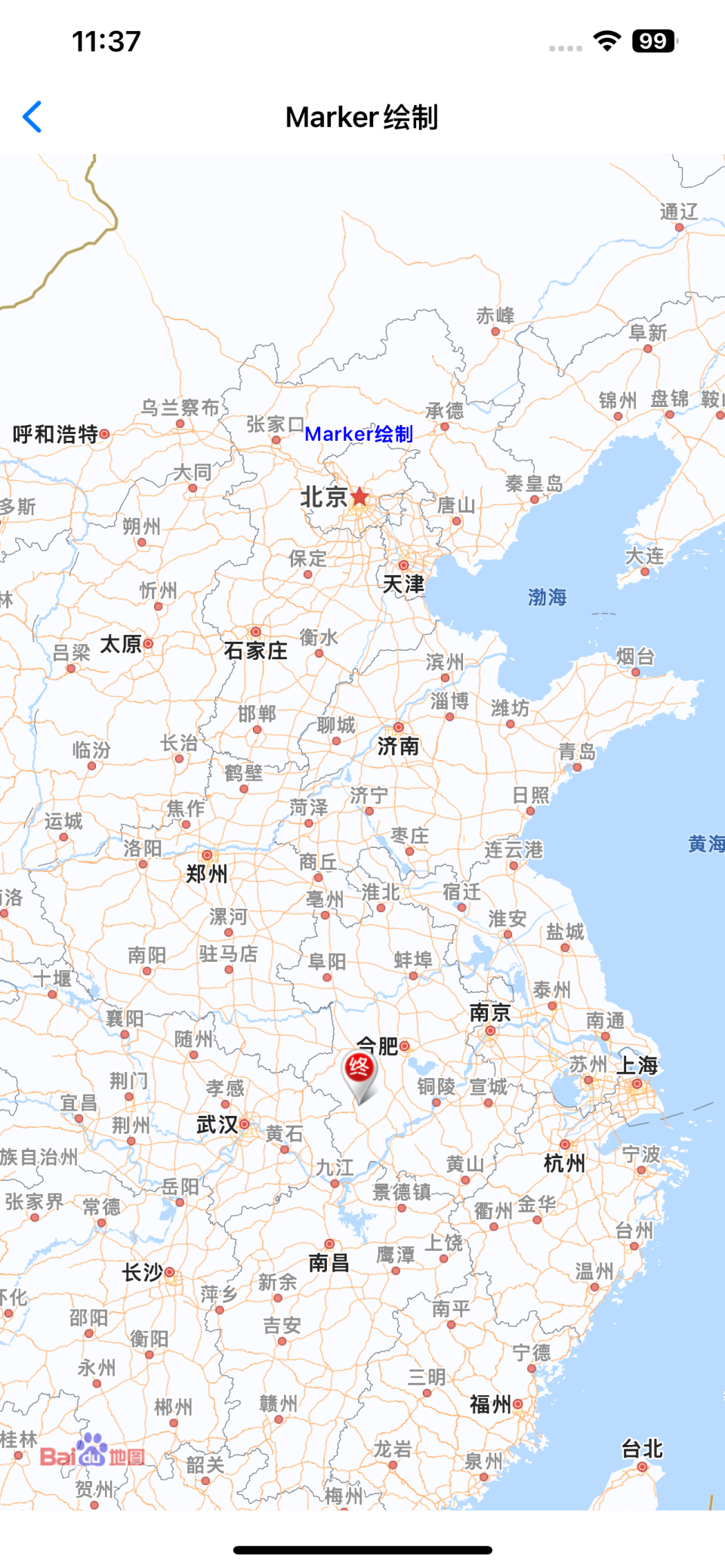

运行效果如下：

三、添加RichView

RichView（等同于paopaoview），开发者可以使用SDK提供的UI控件和布局进行丰富的UI自定义。同时支持RichView的碰撞避让检测及上子元素的点击事件。


 // Notes：RichView没有坐标，必须挂接到marker或3D模型上
 [_iconMarker addRichView:self.richView];

- (BMKRichView *)richView {
    if (!_richView) {
        // 准备挂接的RichVieW
        BMKImageUIView *imageUI = [[BMKImageUIView alloc] init];
        imageUI.image = [UIImage imageNamed:@"trump_256x256"];
        // 设置宽高，不设置按图片尺寸。如只设置width，height按图片尺寸显示
        imageUI.width = 50;
        imageUI.height = 50;
        // 设置背景，使用白色图片+混合颜色的方式
        imageUI.background = [UIImage imageNamed:@"backgroundImage_white"];
        imageUI.backgroundColor = [UIColor redColor];
        // 内边距
        //imageUI.padding = UIEdgeInsetsMake(5, 5, 5, 5);
        // 外边距
        imageUI.margin = UIEdgeInsetsMake(5, 10, 5, 5);
        imageUI.clickable = YES;
        // 添加点击事件
        [imageUI setTarget:self action:@selector(imageUIClick)];

        BMKLabelUIView *labelUI = [[BMKLabelUIView alloc] init];
        labelUI.text = @"特师傅";
        BMKTextStyle *style = [[BMKTextStyle alloc] init];
        style.fontSize = 20;
        style.fontOption = BMKFontBold;
        style.borderWidth = 2;
        style.textColor = [UIColor blackColor];
        style.borderColor = [UIColor yellowColor];
        labelUI.style = style;
        // 设置宽高，不设置按字体自适应；也可以只设置width，代表按这个最大宽度适配多行文字，默认最多20行
        labelUI.width = 90;
        labelUI.height = 30;
        // 可通过maxLines设置最大行数
//         labelUI.maxLines = 2;
        // 设置背景，使用白色图片+混合颜色的方式
        labelUI.background = [UIImage imageNamed:@"backgroundImage_white"];
        labelUI.backgroundColor = [UIColor whiteColor];
        // 外边距
        labelUI.margin = UIEdgeInsetsMake(15, 5, 15, 10);
        labelUI.gravity = BMKGravityCenter;
        // 添加点击事件
        labelUI.clickable = YES;
        [labelUI setTarget:self action:@selector(labelUIClick)];

        // 垂直布局
        BMKVerticalLayout *verLayout = [[BMKVerticalLayout alloc] init];
        // 水平布局
        BMKHorizontalLayout *horLayout = [[BMKHorizontalLayout alloc] init];
        [horLayout addView:imageUI];
        [horLayout addView:labelUI];
        horLayout.backgroundColor = [UIColor blackColor];
        [verLayout addView:horLayout];
        verLayout.gravity = BMKGravityCenter;
        // 使用白色图片+混合颜色的方式实现灰色背景
        verLayout.background = [UIImage imageNamed:@"backgroundImage_white"];
        verLayout.backgroundColor = [UIColor colorWithRed:0.5 green:0.5 blue:0.5 alpha:1.0];
        _richView = [[BMKRichView alloc] init];
        // Notes:RichView可以挂接BMKHorizontalLayout, BMKVerticalLayout, BMKImageUI或者BMapLabelUI
        // Notes:RichView相对于marker的位置
        _richView.rootView = verLayout;
        _richView.locate = BMKLocateTop;
        // richView.offsetY = 40;
        // 碰撞检测类型
        _richView.collisionBehavior = BMKCollisionWithAllLayersByPriority;
        // 碰撞检测优先级
        _richView.collisionPriority = 100;
        // 设置可选位置，用于碰撞避让
//        BMKRichUIOption *richUIOption1 = [[BMKRichUIOption alloc] initWithLocate:BMKLocateBottom andBaseUI:horLayout];
//        [_richView addRichUIOption:richUIOption1];
//        BMKRichUIOption *richUIOption2 = [[BMKRichUIOption alloc] initWithLocate:BMKLocateTop andBaseUI:horLayout];
//        [_richView addRichUIOption:richUIOption2];
//        BMKRichUIOption *richUIOption3 = [[BMKRichUIOption alloc] initWithLocate:BMKLocateLeft andBaseUI:horLayout];
//        [_richView addRichUIOption:richUIOption3];
//        BMKRichUIOption *richUIOption4 = [[BMKRichUIOption alloc] initWithLocate:BMKLocateRight andBaseUI:horLayout];
//        [_richView addRichUIOption:richUIOption4];
//         richView.offsetY = 40;

    }
    return _richView;
}

- (void)labelUIClick {
    NSLog(@"label click");
}

- (void)imageUIClick {
    NSLog(@"image click");
}

运行效果如下：

四、Marker动画

Marker支持透明度动画，平移动画、旋转动画、缩放动画、Track动画及动画组。BMKIconMarker还支持帧动画。


 // 缩放动画
BMKMapScaleAnimation *scaleAnimation = [[BMKMapScaleAnimation alloc] initWithFromSizeScale:CGSizeMake(1, 1) to:CGSizeMake(0.5, 0.5)];
scaleAnimation.duration = 3000;
scaleAnimation.repeatCount = 3;
scaleAnimation.repeatMode = BMKAnimationReleatReserse;
// 旋转动画
BMKMapRotateAnimation *rotateAnimation = [[BMKMapRotateAnimation alloc] initWithFromDegrees:0 to:360];
rotateAnimation.duration = 3000;
rotateAnimation.repeatCount = 3;
rotateAnimation.repeatMode = BMKAnimationRepeatRestart;
// 透明度动画
BMKMapAlphaAnimation *alphaAnimation = [[BMKMapAlphaAnimation alloc] initWithFromAlpha:0 to:1.0];
alphaAnimation.duration = 3000;
alphaAnimation.repeatCount = 4;
alphaAnimation.repeatMode = BMKAnimationReleatReserse;
// 动画组
BMKMapAnimationSet *animationSet = [[BMKMapAnimationSet alloc] init];
[animationSet addAnimation:scaleAnimation addAnimationSetOrderType:BMKAnimationSetOrderTypeWith];
[animationSet addAnimation:rotateAnimation addAnimationSetOrderType:BMKAnimationSetOrderTypeWith];
[animationSet addAnimation:alphaAnimation addAnimationSetOrderType:BMKAnimationSetOrderTypeThen];
_textMarker.animation = animationSet;

运行效果如下：

使用polyline的Track动画实现小车平滑移动：


// polyline的Track动画
BMKMultiPolyline *polyline = [BMKMultiPolyline multiPolylineWithPoints:points count:pointCount drawIndexs:textIndexs];
polyline.animation = self.trackAnimation;
[_mapView addOverlay:polyline];

// iconMarker的Track动画
self.iconMarker.animation = self.trackAnimation;
[self.mapView addOverlay:self.iconMarker];

- (BMKIconMarker *)iconMarker {
    if (!_iconMarker) {
        _iconMarker = [[BMKIconMarker alloc] init];
        _iconMarker.coordinate = CLLocationCoordinate2DMake(40.015, 116.564);
        // 因为rotateFeature为默认BMKRotateFreeze，所以单独设置rotate不会生效，需要设置rotateFeature中包含BMKRotateItem才会生效，注意：BMKRotateItem和BMKRotateAnmination只能二选一
//        _iconMarker.rotate = 90; //此场景不支持设置外部旋转角度，请按图片要求传入图片：车头朝向右为正（0度）
        // 因为当前场景时需要小车动画，需要包含BMKRotateAnmination，所以使用默认rotateFeature即可，可以更改下边的值看发声的变化
        _iconMarker.rotateFeature = BMKRotateAnmination | BMKRotateScreenUpper | BMKRotateFlipNo;
        // 因为旋转动画对图片的要求，需要车头朝向右为正（0度），可以参考demo的trace_car图片
        _iconMarker.icon = [UIImage imageNamed:@"trace_car"];
        // 因为SDK是根据图片资源尺寸绘制的,demo中图片尺寸较大中，这里做缩小处理
        _iconMarker.scaleX = 0.8;
        _iconMarker.scaleY = 0.8;
        // 默认0.5 1.0，这里设置为锚点局中0.5 0.5
        _iconMarker.anchorX = 0.5;
        _iconMarker.anchorY = 0.5;
        // 动画跟随模式,默认BMKAnimationTrackXY
        _iconMarker.trackBy = BMKAnimationTrackXY;
        // 远小近大效果，默认为NO，可以设置为YES，在地图有一定俯仰角时看下效果
        _iconMarker.perspective = YES;
        // 是否跟随地图的旋转轴旋转，默认都不跟随，这里需要根据业务需要设置，此demo需要
        _iconMarker.followMapRotateAxis = BMKFollowMapRotateAxisPitch | BMKFollowMapRotateAxisYaw;
    }
    return _iconMarker;
}

- (BMKMapTrackAnimation *)trackAnimation {
    if (!_trackAnimation) {
        _trackAnimation = [[BMKMapTrackAnimation alloc] init];
        _trackAnimation.duration = 20000;
        _trackAnimation.startDelay = 0;
        _trackAnimation.repeatCount = 2;
        _trackAnimation.repeatMode = BMKAnimationRepeatRestart;
        _trackAnimation.delegate = self;
        _trackAnimation.trackDelegate = self;
        // 创建动画差值器，可根据需求按类型或具体差值算法参数创建，参考BMKInterpolator类
        BMKInterpolator *interpolator = [[BMKInterpolator alloc] init];
        _trackAnimation.interpolator = interpolator;
        [_trackAnimation setTrackPosRadio:0.0 to:1.0];
    }
    return _trackAnimation;
}

效果如下：
